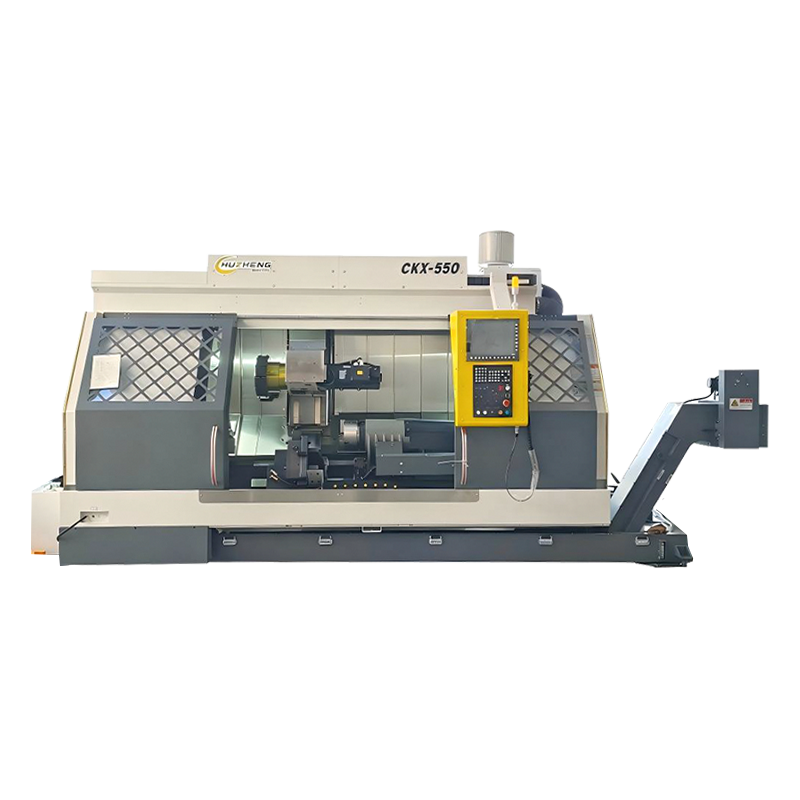

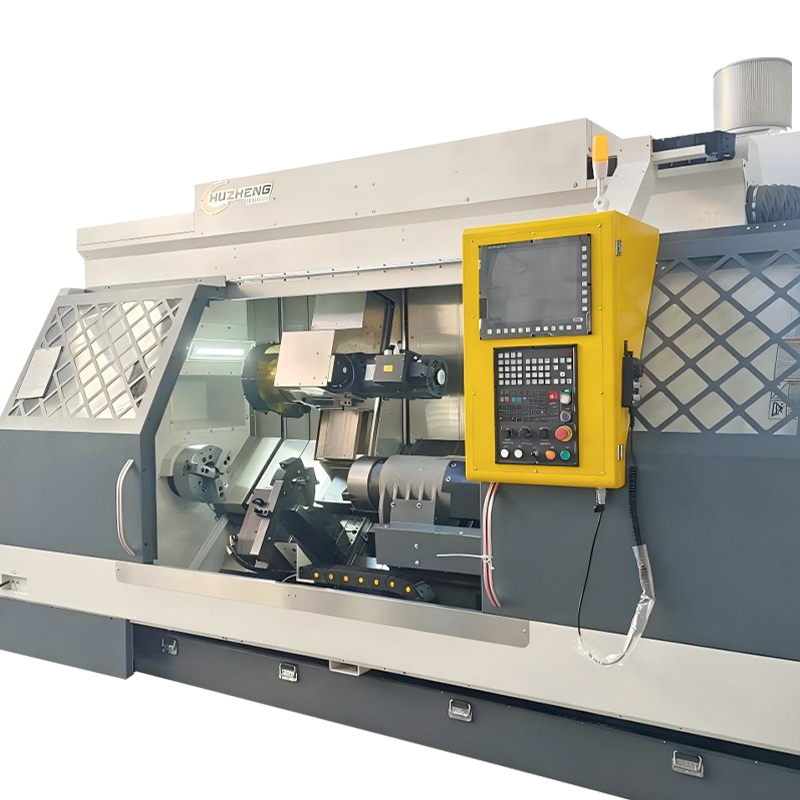

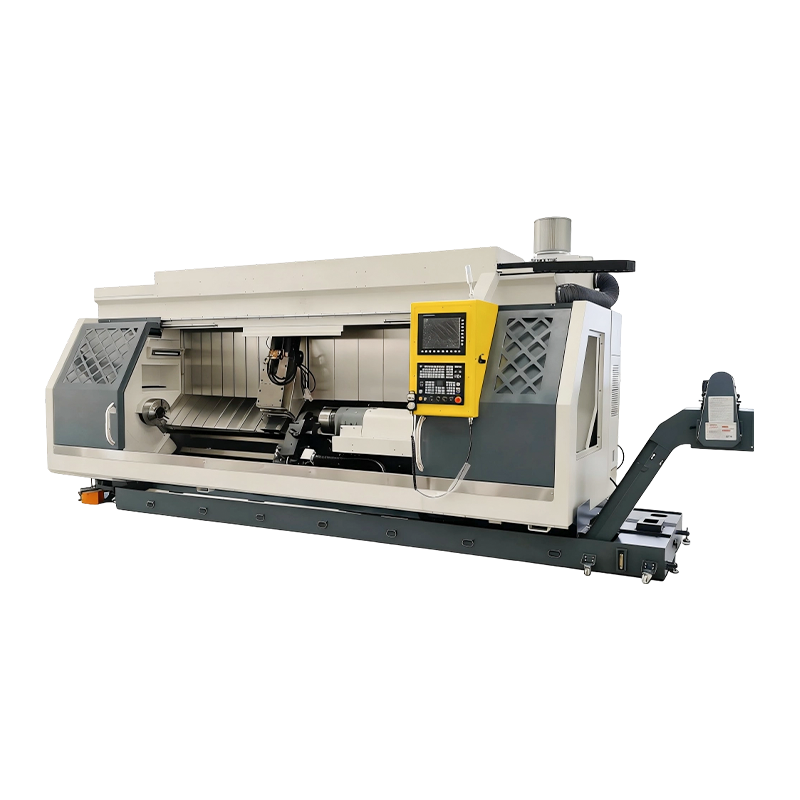

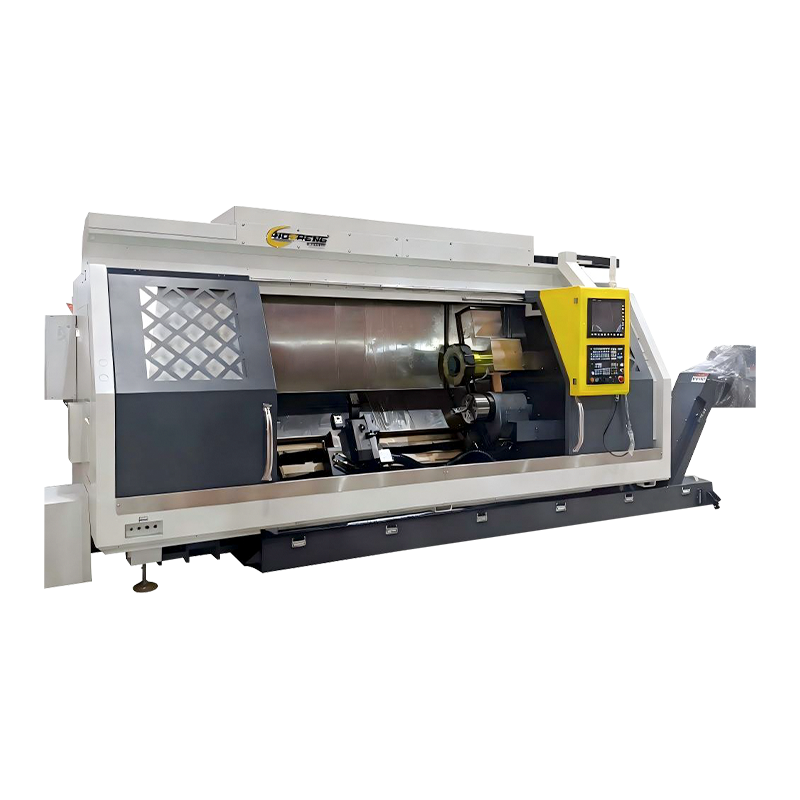

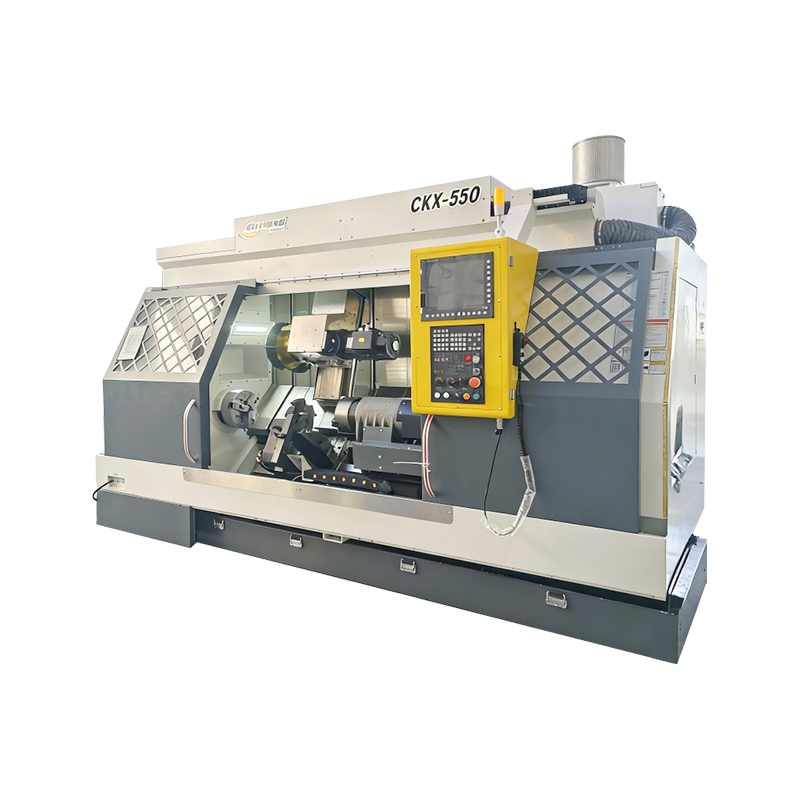

Seri CKX -Mesin Pembubutan dan Penggilingan Spindel Ganda yang Dapat Disesuaikan

Ketika Turn-Mill Composite Sebenarnya Mengalahkan “Lathe Mill”

SEBUAH perkakas mesin komposit turn-mill permesinan yang efisien menunjukkan keunggulannya ketika suatu bagian memerlukan beberapa konversi datum (pembubutan, penggilingan, pengeboran, penyadapan, fitur di luar pusat, lubang miring) dan rantai toleransinya ketat. Jika Anda memindahkan komponen antar mesin, setiap penjepitan ulang akan menambah kesalahan, ditambah “biaya tersembunyi” waktu penyetelan dan pemeriksaan dalam proses.

• Bagian dengan fitur prismatik koaksial: satu penjepitan mempertahankan konsentrisitas dan posisi sebenarnya dengan lebih baik.
• Batch sedang dengan pergantian yang sering: perlengkapan yang lebih sedikit dan offset yang lebih sedikit mengurangi waktu non-pemotongan.
• Suku cadang bernilai tinggi: risiko sisa berkurang ketika proses dikonsolidasikan dan dipantau dalam satu sistem kontrol.

Di lini kami sendiri, kami menjaga R&D dan peningkatan proses tetap fokus pada satu hal—teknologi komposit turn-mill—sehingga kecepatan iterasi tetap tinggi dan platform menjadi lebih baik. lebih matang dengan tingkat kegagalan lebih rendah seiring berjalannya waktu.

Strategi Datum: Bagaimana Melindungi Konsentrisitas dan Posisi Sebenarnya

Pada komposit turn-mill, perolehan akurasi terbesar Anda sering kali berasal dari perencanaan datum, bukan mengejar spesifikasi tingkat mikron. Tujuannya adalah untuk menjaga permukaan fungsional dirujuk ke kumpulan datum yang stabil di semua operasi.

Aturan praktis yang mengurangi toleransi penumpukan

• Putar diameter dan permukaan lokasi utama terlebih dahulu, lalu giling fitur yang merujuk pada permukaan tersebut.
• Gunakan probing untuk “menutup loop” setelah roughing, sebelum menyelesaikan pola kritis.
• SEBUAHvoid re-clamping unless necessary; if required, re-establish datum using in-spindle probe and dedicated locating features.
• Jaga agar jalur perkakas tetap konsisten dengan GD&T Anda: selesaikan permukaan yang mendorong toleransi untuk meminimalkan efek deformasi.

SEBUAH common buyer mistake is “spec shopping” while ignoring datum discipline. In real production, kontinuitas datum satu pengaturan biasanya merupakan tuas yang lebih besar.

Sumbu B vs. Penggilingan Tetap: Apa yang Anda Dapatkan, Apa yang Harus Anda Kontrol

SEBUAHdding a B-axis (or equivalent multi-axis milling capability) expands the feature envelope—angled faces, compound holes, freeform milling—without secondary setups. The tradeoff is that calibration and process discipline matter more.

Jika sebagian besar komponen Anda digiling 2,5D pada stok yang diubah, Anda mungkin tidak memerlukan multi-sumbu penuh. Namun jika Anda memilikinya, pastikan pembuatnya memiliki metode kalibrasi yang terbukti dan mendukung rutinitas verifikasi—di sinilah produsen yang berfokus pada penelitian dan pengembangan dapat membuat pengalaman kepemilikan menjadi lebih lancar.

Kontrol Chip: Penentu Waktu Aktif yang Tersembunyi dalam Pemesinan Komposit

Pemotongan komposit turn-mill menghasilkan jenis chip campuran: chip belok panjang, chip milling rusak, dan chip pengeboran berserabut. Pengosongan chip tidak bersifat kosmetik—hal ini berdampak pada penyelesaian permukaan, umur pahat, alarm beban spindel, dan bahkan keausan sumbu jika chip bersirkulasi ulang.

Apa yang harus direkayasa ke dalam proses tersebut

• Gunakan geometri pemecah chip untuk memutar; jangan “memaksa” pecahnya chip dengan memberi makan secara berlebihan jika merusak hasil akhir.
• Mengurutkan operasi sehingga pembubutan yang berat tidak mengubur fitur penggilingan yang rumit di bawah chip.
• Pendingin bertekanan tinggi paling berguna untuk pengeboran dalam, parting, dan material bergetah.
• Perhatikan pengepakan chip di sekitar sub-spindel/area penahan sekunder; ini sering menjadi sumber downtime yang tidak terduga.

Saat mengevaluasi alat berat, tanyakan tentang desain evakuasi chip dan kemudahan servisnya. Di toko sungguhan, stabilitas chip seringkali sama dengan stabilitas produksi .

Perilaku Termal: Mengapa Terjadi “Pagi Baik, Siang Buruk”.

Mesin komposit memusatkan lebih banyak sumber panas dalam satu wadah: spindel utama, spindel penggilingan, servo, sekrup bola, dan sering kali spindel kedua. Seiring dengan perubahan suhu, titik pusat pahat dan pertumbuhan spindel juga ikut berubah—terutama terlihat pada bagian yang panjang atau lubang yang dalam.

Taktik di lantai toko untuk menstabilkan akurasi

• Lakukan pemanasan menggunakan kecepatan spindel dan gerakan sumbu yang representatif, bukan hanya berjalan diam.
• Selesaikan diameter/lubang kritis setelah mesin mencapai kondisi termal stabil.
• Gunakan probing untuk mengimbangi: mengukur fitur referensi dan mengoreksi offset sebelum lintasan akhir.
• Jika toleransi Anda ketat, standarkan suhu cairan pendingin dan tutup pintu penutup selama penyelesaian.

Kesimpulan praktisnya: pengulangan berasal dari konsistensi termal lebih dari satu kali pemeriksaan geometri.

Manajemen Alat: Cara Mencegah Tabrakan dan Mengurangi Waktu Non-Pemotongan

Karena sistem perkakas pembubutan dan penggilingan memiliki cakupan kerja yang sama, manajemen perkakas merupakan pendorong produktivitas dan persyaratan keselamatan. Tabrakan sering kali disebabkan oleh perubahan panjang pahat yang diabaikan, pengaturan offset kerja yang buruk, atau konvensi koordinat yang tercampur antara siklus pembubutan dan penggilingan.

Kontrol proses layak untuk distandarisasi

• Mempertahankan a perkakas mesin komposit turn-mill permesinan yang efisien perpustakaan dengan panjang pengukur yang terverifikasi dan batas stick-out; mengunci pengeditan di balik izin.
• Gunakan alat pengukuran dalam mesin yang telah diatur sebelumnya jika memungkinkan untuk menangkap penyimpangan offset lebih awal.
• Standarisasi bidang yang aman untuk operasi pembubutan dan penggilingan; hindari "pesawat aman khusus" per programmer.
• Memperkenalkan protokol uji coba untuk program baru: pengurangan umpan, blok tunggal, dan fokus pemeriksaan tabrakan di dekat chuck/rahang.

Ini juga alasan kami menjaga suku cadang dan dukungan teknis dikhususkan untuk satu jenis mesin: respon cepat paling berarti ketika Anda mencoba melindungi uptime.

Pilihan Pekerjaan yang Membuat atau Menghancurkan Pemesinan Komposit

Dalam pekerjaan komposit turn-mill, chuck dan jaw melakukan lebih dari sekadar menahan— keduanya menentukan datum, memengaruhi kebulatan, dan menentukan apakah operasi pemindahan stabil. Penjepitan berlebihan dapat merusak bagian berdinding tipis; penjepitan bawah menyebabkan selip mikro yang merusak permukaan akhir dan akurasi posisi.

Skenario umum dan praktik terbaik

• Tabung/cincin tipis: gunakan rahang lunak yang dibor dengan gaya penjepitan yang sama dengan yang digunakan dalam produksi; selesaikan ID penting setelah stres stabil.
• Poros panjang: gunakan tailstock/penopang atau solusi mantap; memprioritaskan kontrol getaran sebelum meningkatkan kecepatan.
• Transfer ke sub-spindel: tambahkan fitur lokasi (pilot/bahu) sehingga pegangan kedua merujuk pada permukaan yang diketahui.
• Penggilingan torsi tinggi pada stok yang diputar: verifikasi gerigi rahang dan pola kontak; kontak yang buruk adalah sumber obrolan yang sunyi.

Jika Anda menginginkan evaluasi cepat: tingkatkan workholding terlebih dahulu, lalu sesuaikan parameter—perubahan workholding dapat dilakukan peningkatan hasil segera .
